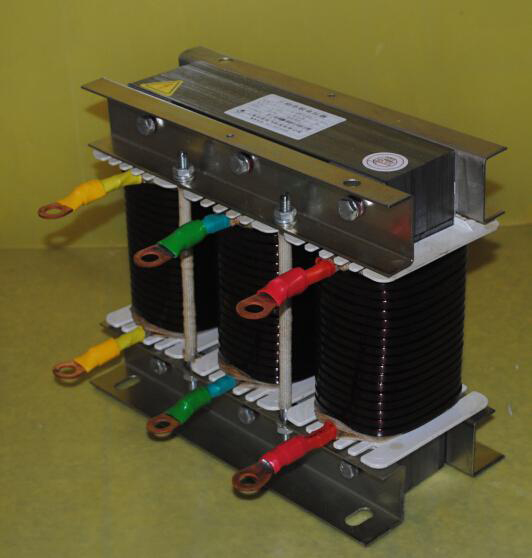

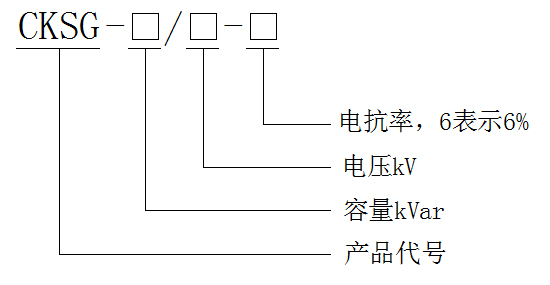

一、概述 CKSG型电容器用串联电抗器，其技术参数为我公司根据多年现场经验计算总结得出，已在全国地区广泛使用，对于抑制电网谐波及电容器投切涌流具有显著效果，减轻电容器由谐波引起的过载，防止谐波放大，对于电容器的安全运行，提高供电质量和电网安全经济运行起着重要的作用。适用于3、5、7次及以上谐波负载的无功补偿及滤波作用。 该系列电抗器采用优质低损耗矽钢片及高强度电磁线精心制作而成，线圈排列紧密且均匀，具有极佳的美感和较好的散热性能，工作噪音低。产品可以在3√2端电压（峰值）下，在1.35倍额定电流下正常持续运行。也能在三次或五次电流含量均不大于35%的总电流有效值为1.2倍的额定电流下持续运行。 二、型号说明

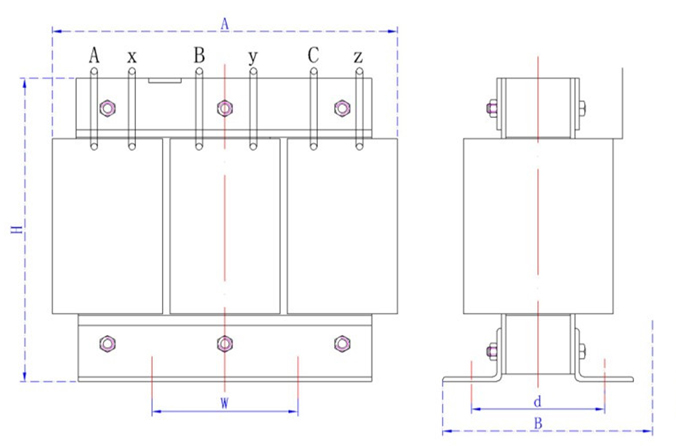

三、指标 型号： CKSG串联电抗器 电抗率：1%、6%、7％、12％、14％及非标定做 电抗器温升≤80K 噪音≤60db 绝缘等级：F 接线方式：三进三出（上面输入端，下面为输出端）的方式或全上端出线。 根据用户要求可加温度控制开关 四、性能说明 电抗率的种类：6%、7%、12%、13%、14%。 真空浸渍，损耗功率低。 可抑制电路的突增电流，在有谐波的电路中，可减轻及抑制谐波电流。 工作噪音低，不大于50dB。 电抗器各部位的温升限值：线圈温升不超过95K（F级）、120K（H级）。 电抗器能在工频加谐波电流不大于1.35倍的额定电流下长期运行。 电抗值线性度好：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。 三相电抗器的任意两相电抗值之差不大于±3%。 与国内同类产品比具有体积小、重量轻、外观美、安装搬运方便等优点。 产品符合国家标准GB/T 10229-1988《电抗器》及IEC国际标准有关规定。 五、使用要求 安装运行地区海拔不超过2500m，使用时周围环境空气温度为-25～+50℃，相对湿度不超过90%。 安装运行场所应无有害气体和蒸汽，应无导电性或爆炸性尘埃。 安装运行场所应无剧烈的机械震动。 六、接线方式、外形图 接线方式：A、B、C接进线或出线，对应x、y、z接出线或进线。
