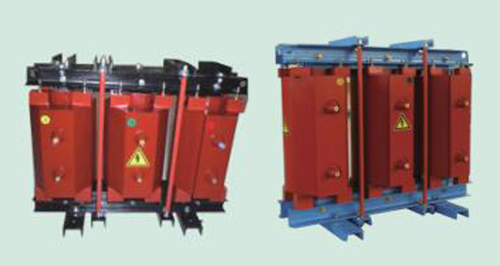

高压电抗器-产品中心_变压器-上海长容电气科技有限公司

适用范围
本说明书适用于额定容量为5000Kvar及以下，电压等级35KV及以下的环氧浇注干式铁心电抗器的安装和使用。

干式电抗器分类
（1）串联电抗器：安装在并联补偿电容器装置中，与并联电容器串联连接用以抑制谐波电流，减少系统电压波形畸变和限制电容器回路投入时的冲击电流；
（2）限流电抗器：串联连接在系统上，在系统发生故障时，用于限制短路电流，使短路电流降低至其后接设备的允许值；
（3）并联电抗器：在超高压远距离输电系统中，并联连接变电站低压绕组侧，用于长距离轻负荷输电线路的无功功率补偿；
（4）滤波电抗器：与串联电容器组串联使用，组成谐振回路，滤除指定高次谐波；
（5）电动机起动电抗器：与交流电动机串联连接，用于限制电动机的起动电流，电动机起动完成后电抗器即被切除；

一、用途
产品用于35KV以下电力系统中，与并联电容器组相串联，用以抑制电网电压波形畸变，从而改变电网电压质量和保证电力系统安全运行；抑制流过电容器组的谐波电流和限制合闸涌流，从而保护电容器组的安全可靠运行。适用于电力系统，电气化铁道，冶金，化工，石油等防火要求较高，有电磁干扰要求和安装场地有限的城网变电站

二、技术特点
1、线圈经环氧树脂浇注而成，具有阻燃、自熄、免维护、机械强度高、抗短路冲击能力强、绝缘强度好、局部放电量小、使用寿命长等优点；
2、铁芯制造采用了干式电抗器的制造技术、振动小、噪音低、漏磁小，对环境的电磁干扰小；
3、产品的整体结构紧凑，安装尺寸小，占用空间小；
4、产品的技术条件符合国际标准IEC288-88和部颁标准JB5346-98等要求，其技术性能达到当代国际同类产品的水平；

三、CKSC系列树脂干式铁芯串联电抗器执行标准
IEC289-88《电抗器》
GB10229-88《电抗器》
JB5346-98《串联电抗器》
DL-462-92《高压并联电容器用串联电抗器订货技术条件》

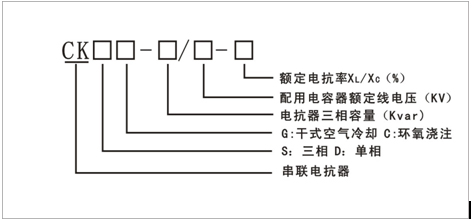

四、电抗器型号及其含义如下：

五、产品使用条件
常规产品正常适用条件为海拔不超过1000米，环境温度不高于40℃，如合同产品超出正常使用条件，应按GB1094和GB6450及GB10229的有关规定进行设计调整
六、产品的运输及装卸（吊装或叉装卸）
1、电抗器至安装地点的运输方法主要为公路或铁路运输；
2、产品在运输过程中，应注意太天气，应有防雨防雪措施；
3、电抗器在运输过程中，电抗器倾斜度不大于30°；

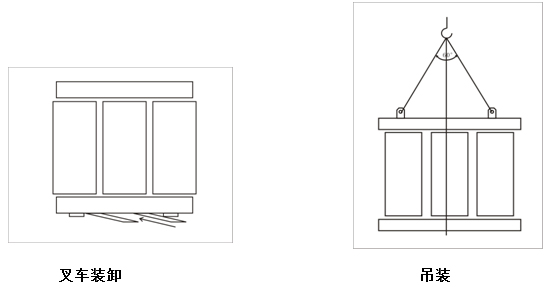

4、起吊电抗时应同时使用夹件上的四个吊环，对有全包装的电抗器应按其起吊标志进行起吊（见下图）；
5、电抗器在起吊时绳与垂线的夹角不得大于30°（见下图），所有钢丝绳与吊钩吊钩应能承受吊运设备整体的重量的要求；
6、产品装卸时应严格按照国家有关装卸规程，装卸全过程中，应小心轻放、平衡起吊、保证人身和设备的安全；
7、禁止绑拉线圈、绝缘子、垫块、引线等易损件；

七、贮存
1、需仓储的产品，验收完毕后应贮存在干燥、防雨无粉尘的地方；
2、所有产品应包装贮存在库房内并不能堆放，且不应同时储存在活性化学药品和腐蚀性物品；
3、干式电抗器不应户外放置，需短时间户外放置的应保证包装良好，并垫以木方，垫高不小于100mm；
八、电抗器的安装
1、安装前应认真阅读本说明书，了解产品外形尺寸、重量、安装方法等内容；
2、户内使用的电抗器必须安装在防滴和防日照的室内。电抗器室的制造必须符合国家使用电规程及建筑规范的规定。电抗器室的保护等级应符合IP23防护等级的要求
3、电抗器的基础必须能承受电抗器的全部重量，应符合国家建筑规范要求；
4、电抗器的安装设计必须符合人身安全要求，应确保电抗器在运行时不可能被人所触及。带电体之间及带电体对地之间的最小安全距离应符合国家供用电规程的要求，此外还应保证电缆和高压线之间，温控线、风机线、和高压线圈之间的最小安全距离；海拔高度在1000m及以下的最小安全距离见表1

电压等级（KV）	设备最高电压（KV）	绝缘水平		安全距离（mm）
电压等级（KV）	设备最高电压（KV）	工频试验电压（KV）	冲击试验电压（KV）	安全距离（mm）
3	3.5	18	40	60
6	6.9	25	60	90
10	11.5	35	75	125
15	17.5	45	95	180
20	23	55	125	225
35	40.5	85	170	340

5、为了便于安装和维护保养和值班巡视，电抗器和墙壁之间必须留有通道；相邻电抗器之间必须留有大于1m的空隙（外限距离）；
6、电抗器室内应有足够的通风设施，确保电抗器因损耗产生的热量及时扩散出去。冷却空气的要求，散发每千瓦损耗约需空气流量3m3/min，按其损耗总值，确定通风量大；
7、电抗器应安装在离墙壁600mm以外的地方以保证电抗器周围空气的流动及人身安全要求。进风口和出风口的栅栏或百叶窗不得减少对流的有效截面，进出风口必须有防止异物进入的措施。
8、一般情况下，电抗器无需用地脚螺栓安装，但有防震要求时，则要求按外形尺寸预埋地脚螺栓安装。
9、电力线路的连接的所有端子连接前，应熟悉试验报告及铭牌上的连接图，连接要正确。
10、电缆或母排组成的连接线必须符合电抗器运行规程及电气安装规程的规定，选择合适截面的电缆和母线排。连接线不得在接线端子上产生过高的机械拉力和力矩。当电流大于1000安培时，母线和电抗器端子之间必须有一段软联结，以补偿导体在热胀冷缩时产生的应力；
11、螺栓联接必须保证足够的接触度压力，可使用蝶型垫圈或弹簧垫圈。在接线之前，所有联结螺栓和接线板必须清洁。所有联结需紧固可靠，在坚固电气联接螺栓时需采用扭矩扳手，使螺栓张力较为均匀，并可避免产生过大张力，扭矩参考值见表2
表2螺栓扭矩的参考值

螺栓尺寸	M8	M10	M12	M16
扭矩（N.m）	11	26	40	600
扭矩（kgf.m）	2	4	7.5	17.5

12、电抗器下部有一接地螺栓，必须接入保护接地系统。保护接地系统的接地电阻值和接地线的截面必须符合电气安装规程；
九、电抗器投入运行前的检查和试验
1、投运前需检查电抗器线圈及引线连接，有无损坏或松动；
2、检查所有的坚固螺丝，保证坚固可靠；
3、检查电抗器外壳和铁芯是否永久性接地；
4、检查铁芯、线圈上面是否有异物，气道是否有灰尘及异物；
5、运行前应有压缩空气将电抗器线圈、铁芯及气道刷干净；
6、投运前的产品试验
6.1铁心绝缘电阻测试：
使电抗器铁芯暂时脱离上夹件（测量结束后恢复原判），用500V兆欧表测量（相对温度≤85%）铁芯-夹件及地≥2MΩ；
6.2测量线圈的绝缘电阻测试（温度10℃-40℃，相对温度≤85%），用2500V兆欧表测量绕组对地绝缘电阻，应≥1000MΩ；
6.3直流电阻的测量
6.4外施工频耐压的试验，试验电压按出厂试验电压值的85%（见产品合格证明书上之记录），历时1分钟。见GB1094.3中关于重复绝缘试验的规定。
对装有温控器附件的电抗器进行工频耐压试验时，试验前应将温控器的所有接插件拔下，以免感应电压使温近代器遭受损坏，试验完毕，须将电抗器线圈中储存的电荷放电后，再将拔下的插头插回，并检查正确无误。检查温控风冷装置有否安装差错（请参阅温控器和风机安装使用说明书）；
十、电抗器维护
1、对电抗器进行维护时，应遵守安全规程，必须把电抗器与高低压电网断开；
2、电抗器的维护工作主要是除尘，尤其是除掉气道中间的灰尘污垢，以防阻碍冷却的效果和降低绝缘性能。操作人员可按下列顺序进行维护；
2.1对线圈、引线及温控装置、风机进行全面的外观检查；
2.2可用吸尘器、干燥的压缩空气进行除尘。绝缘子、端子板及其它绝缘零件的表面，应用干布擦净；
2.3按常规测量绝缘电阻，并记录数值；
2.4检查电力线路的联结是否紧固，避免因接头松驰而引起的导体过热而发生事故；
3、检查地脚螺栓、旁拉杆、上下拉杆的紧固情况，发现松驰应及时收紧；
十一、安全要求
1、电抗器试验、安装和维护必须由有资格的专业人员担任，并按电气设备安全操作规程进行操作；
2、对安装外壳的电抗器应设置遮拦，遮拦和电抗器间距应大于安全距离（见表3），电抗器运行时应悬挂“有电危险”字样警告标示牌，警告标示应符合GB2894-88R的有关规定；
表3

电压等级（KV）	10KV及以下	20	35
安全距离（m）	0.4	0.6	0.6

3、电抗器投入运行后，禁止触摸电抗器实体（包括线圈表面），以防触电事故发生。
